ライトプロM4ハンドガード交換アダプター

～ライトプロM4ハンドガードアダプター～

ライトプロM4の既存ハンドガードを切断したのち、バレルナット(M31.8×P1.5東京マルイ規格)をねじで固定可能になるアダプターです。
上部レールで固定や、バレルにテープを巻いて太くする必要が無くなります。

本体加工はハンドガードの切断と固定用のねじ穴を二か所開ける必要があります。

！！！！！！注意！！！！！！
取り付け難易度が非常に高い商品です。
加工は完全に自己責任となります。
不可逆な加工が不安な方、以下の説明で理解が出来ない方は購入しないでください。
取り付け方法の質問は可能な限りお答えしますので購入前の質問をお願いします。


分解加工が必要な製品になりますので、メーカー修理が受けられなくなります。
また、取り付けのための加工時の本体破損につきましては当ショップでは責任を負いかねますので重々ご承知ください。

～必要な道具～
のこぎりorいとのこ
やすり
ドリル
Φ3.5mmドリルビット(樹脂用)

～取り付け方～(後ろのかっこの中の数字が画像の数字に対応します。)
最初に、ライトプロ本体を分解し、メカボックス、チャンバー、バレルを取り外します。(1)

次に、既存のハンドガードを切断します。(1)
画像n枚目の面と同一平面で切断してください。のこぎりやいとのこを使用します。(1)

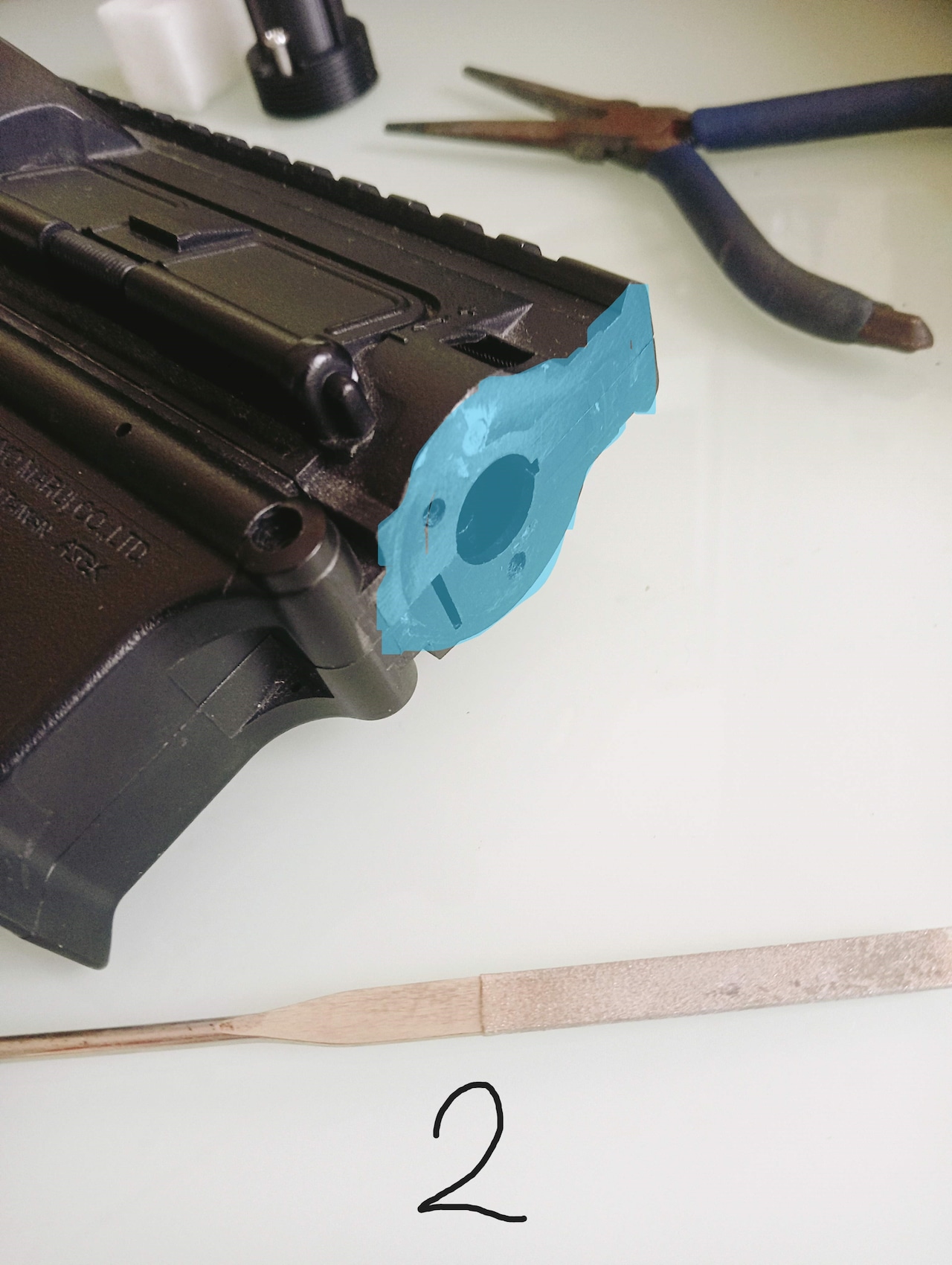

切断後、やすり等で切断面を整えてください。この時段差があると後のアダプター取り付け時に傾きが発生します。(2)

次に本体側にねじ用の穴をあけます。
バレルからチャンバーとの間の固定パーツ(画像3の青矢印)を取り外し、チャンバーとともに本体に取り付けます(3)

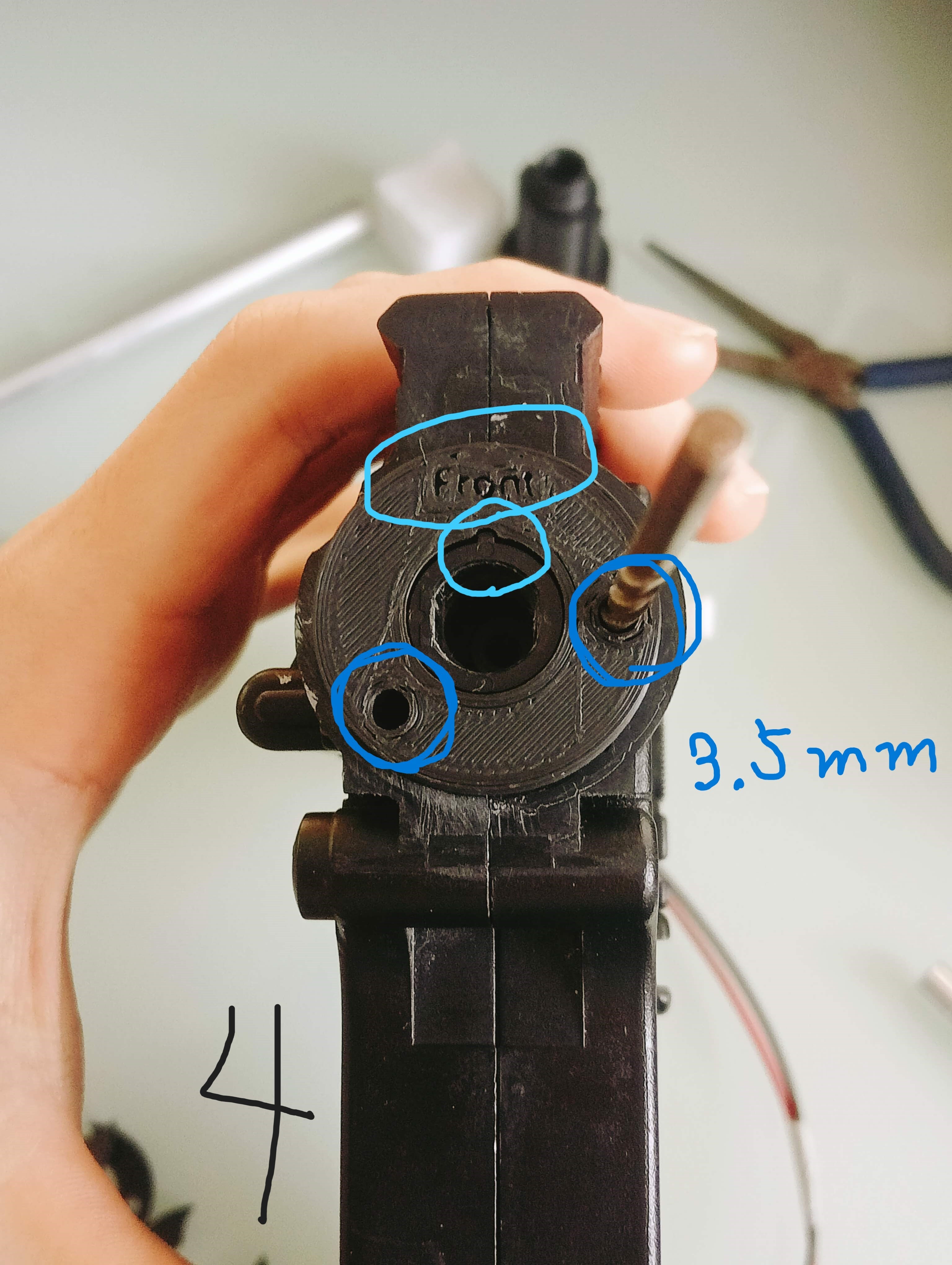

同梱のドリルガイドをはめ込みます。(4)、(5)
切り欠きがあるためずれることはありません。(4)

ドリルを用いて本体に3.5mmの穴を二か所あけます。中の構造まで傷をつけないよう慎重に行ってください。(4)、(5)

穴が開いたらバリを取り除き、本製品を取り付けます。(6)
画像を参考に取り付け、ねじ締めを行ってください。(6),(7),(8),(9)
以上で取り付け完了です。アダプターにバレルナット用のねじと14mm逆ねじがついているのでお好きなアダプターを取り付けてください。本製品で多少は強度がありますが、アウターバレルを支えられるほどの剛性はございませんので無理をさせない範囲でお願いします。

～～～～～～～～～
アダプターのみで(ねじ穴をあけずに)使用することもできますが、バレルについているプラスチックパーツの出っ張りに負荷がかかり、折れる可能性がございますのでご注意ください。

質問等ございましたらお気軽お問い合わせください。

内容物
・ドリルガイドパーツ x1
・本体側パーツx1
・バレルナット側パーツx1
・M3ナットx2
・M3x18 ねじx2
